超级电容充电电路原理图

在新能源技术快速发展的今天，超级电容因其*高功率密度、快速充放电能力*和长寿命等优势，成为储能领域的明星器件。从新能源汽车的瞬间能量回收到智能电网的瞬时调频，超级电容的应用场景不断扩展。然而，如何为这种“能量猛兽”设计一套高效、安全的充电电路？本文将以**超级电容充电电路原理图**为核心，深入解析其设计逻辑与关键技术，助你掌握这一领域的核心要点。

---

### 一、超级电容充电电路的基本结构与工作原理

超级电容与传统电池的充电特性存在显著差异：其**电压与电荷量呈线性关系**，且内阻极低。因此，充电电路需满足以下核心需求：

1. **精确的电压控制**：防止过压导致电容损坏；

2. **动态电流调节**：兼顾充电速度与器件寿命；

3. **能量回收能力**：在制动或负载突变时实现高效能量回馈。

*典型充电电路结构*通常包含以下模块（见图1）：

- **DC/DC变换器**：用于匹配输入电源与超级电容的电压范围；

- **恒流-恒压（CC-CV）控制模块**：分阶段控制充电过程；

- **均衡管理电路**：解决多电容串联时的电压不平衡问题；

- **保护电路**：包含过压、过温及短路保护。


（注：实际设计中需根据具体参数选择拓扑结构，如Buck、Boost或双向DC/DC拓扑。）

---

### 二、原理图设计中的三大关键技术

#### 1. **预充电与动态阻抗匹配**

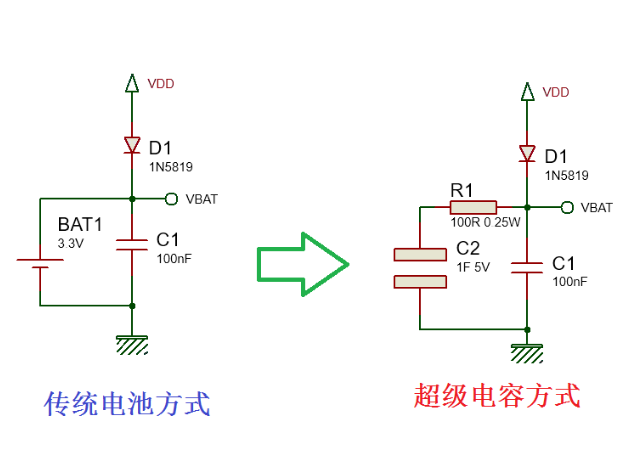

超级电容在初始充电时等效阻抗极低，直接接入高电压电源可能导致*浪涌电流*损坏器件。因此，**预充电电路**必不可少。通过串联限流电阻或采用软启动IC（如LTC3625），可逐步提升充电电流至设定值。

#### 2. **电压均衡策略**

当多个超级电容串联使用时，单体电压差异会导致容量利用率下降甚至热失控。常见的解决方案包括：

- **被动均衡**：通过并联电阻耗散高压单元能量，成本低但效率差；

- **主动均衡**：采用开关电容或电感能量转移技术，实现*＞90%的均衡效率*（如TI的BQ33100方案）。

#### 3. **能量双向流动设计**

在车辆再生制动或电网调频场景中，充电电路需支持**能量双向传输**。例如，基于SiC MOSFET的双向Buck-Boost拓扑，可在充电与放电模式间无缝切换，同时将系统效率提升至*95%以上*。

### 三、设计参数优化：从理论到实践

#### 1. **电压与电流的权衡**

- **最大充电电压**：通常为额定电压的80%~90%（如2.7V单体按2.5V设计）；

- **峰值电流计算**：需结合电容ESR（等效串联电阻）及散热条件，公式为 $$I_{peak} = \frac{V_{in} - V_{cap}}{R_{ESR}}$$

#### 2. **效率优化技巧**

- **同步整流技术**：将传统二极管替换为MOSFET，减少导通损耗；

- **多相交错并联**：降低电流纹波并提升功率密度。

#### 3. **热管理设计**

超级电容在*高频充放电*时会产生显著热量。建议采用：

- 铜基板PCB布局优化；

- 温度传感器+PID算法的主动风冷/液冷系统。

---

### 四、典型应用案例分析

#### 案例1：新能源汽车快充系统

某车企的800V平台超级电容模组采用**四相交错并联LLC谐振电路**，在15秒内完成20kW能量注入，同时通过CAN总线与BMS实时通信，确保单体电压偏差＜50mV。

#### 案例2：无人机应急电源

针对无人机瞬间大电流需求，设计团队使用**双向Zeta变换器**，在降落时回收旋翼动能，将系统续航时间延长12%。

---

通过以上分析可见，**超级电容充电电路设计**是*多学科交叉的系统工程*，需在电气性能、成本控制与可靠性之间找到最佳平衡点。随着宽禁带半导体与智能控制算法的发展，未来充电电路将朝着更高效率、更小体积的方向持续演进。
