500法拉电容有多大的电流

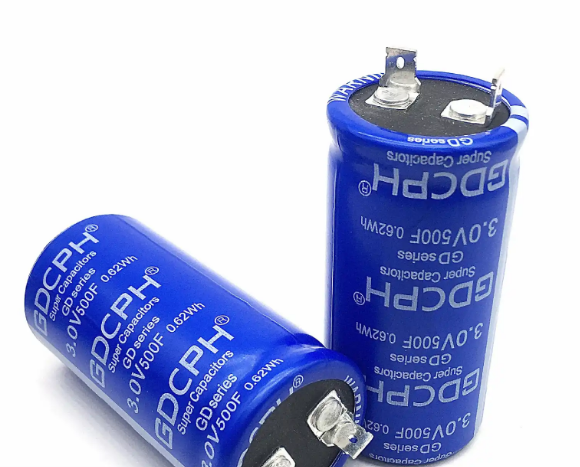

**“这颗电容标着500法拉，但实际使用时能输出多大电流？”**——这是新能源工程师、电子爱好者甚至储能设备采购商最常提出的疑问。当超级电容（supercapacitor）逐渐从实验室走向工业应用，理解其电流输出能力直接关系到电路设计安全性与设备性能优化。本文将**拆解电压、内阻、放电时间三大核心要素**，带您掌握计算500F电容电流的科学逻辑。

---

## 一、超级电容的电流本质：从“水库模型”看能量释放

超级电容的电流输出并非固定值，其本质更像一座动态调节的水库：**储水量（电荷量）决定理论极限，而泄洪口宽度（内阻）与水位差（电压）共同控制瞬时流速**。

根据基础物理公式 **Q=C×U**（电荷量=电容×电压），500F电容在2.7V标称电压下储存的电荷量为 **1350库仑（C）**。若以1秒放空全部电荷的理想状态计算，理论电流可达 **1350A**。但现实中，这种极端情况会导致电容剧烈发热甚至损毁，因此实际电流需通过**电路参数与时间约束**综合计算。

---

## 二、影响电流输出的三大实战参数

### 1. **内阻（ESR）：电流的“隐形阀门”**

超级电容的等效串联电阻（ESR）是限制峰值电流的核心因素。以某品牌500F/2.7V电容为例，其ESR典型值为**0.3mΩ**。根据欧姆定律 **I=U/R**，在满电2.7V状态下，**理论短路电流可达9000A（2.7V÷0.0003Ω）**。但如此高的电流仅能维持微秒级时间，且会引发严重温升，因此必须通过负载电阻控制实际工作电流。

### 2. **电压变化：电流衰减的“时间函数”**

超级电容放电时电压持续下降，导致电流呈指数衰减。假设负载电阻为 **0.01Ω**，初始电流为 **270A（2.7V÷0.01Ω）**，当电压降至1V时电流仅剩100A。若需维持稳定电流，必须搭配DC-DC转换器进行电压补偿。

### 3. **放电时间：决定电流均值的“指挥棒”**

工程中更关注**平均电流**而非瞬时值。以500F电容在10秒内从2.7V放电至1V为例：

- **电荷变化量 ΔQ = C×(U₁-U₂) = 500×(2.7-1) = 850C**

- **平均电流 I_avg = ΔQ÷t = 850C÷10s = 85A**

这一计算表明，**放电时间延长10倍，平均电流将减少至1/10**，凸显时间规划对系统设计的关键影响。

## 三、典型应用场景中的电流需求与选型策略

### ▎案例1：无人机应急电源（脉冲放电）

某工业无人机需在断电后维持舵机工作5秒，负载功率300W。

- **电压要求**：系统工作电压12V → 需6个500F电容串联（总电容83F，总电压16.2V）

- **电流计算**：I = P/U = 300W÷12V = 25A

- **容量验证**：Q = I×t = 25A×5s = 125C → 所需电容 C = Q/(U₁-U₂) = 125C/(16.2V-12V) ≈ 30F

实际选用的83F电容留有2.7倍余量，确保电压跌落可控。

### ▎案例2：电动汽车制动能量回收（高循环寿命）

在刹车瞬间，电机反电动势产生150A电流，持续2秒：

- **电容组吸收能量**：E = ½CU² = 0.5×500F×(2.7V)² ≈ 1822J

- **单次回收能量**：E_regen = I×V_avg×t = 150A×2V×2s = 600J

可见单个500F电容可支持3次完整制动循环，搭配电池组可显著提升能效。

---

## 四、突破误区：不可忽视的工程限制

1. **温升效应**：持续大电流会导致电容内部温度上升，ESR增加20%-50%，进一步限制输出能力。

2. **寿命衰减**：当工作电流超过厂商标称的**最大脉冲电流（如2000A）**，循环寿命可能从100万次锐减至数万次。

3. **并联与均流**：多电容并联时，内阻差异会引起电流分配不均，需额外设计均流电路。

---

## 五、快速估算工具与设计建议

- **简化公式**：I_peak ≈ U_initial ÷ (ESR + R_load)

- **安全阈值**：建议工作电流不超过 **0.8×I_peak**

- **仿真验证**：使用LTspice或PSIM软件构建RC放电模型，模拟电压-电流曲线。

通过精准把握上述原理，工程师可避免“容量足够却带不动负载”的典型设计失误，让500法拉超级电容在智能电网、轨道交通、应急电源等领域释放真正潜力。
