法拉电容保护电路原理

**当一枚硬币大小的法拉电容能为物联网设备持续供电数月时**，人们惊叹于其强大的储能能力。但在实际应用中，这种兼具电池与电容特性的元件却对电路保护提出严苛要求——**电压失衡、温度波动、过流冲击**都可能让价值千元的超级电容模块瞬间失效。本文将深入拆解法拉电容保护电路的核心设计逻辑，揭示如何通过精密控制延长其使用寿命。

## 一、**法拉电容的"脆弱性"与保护需求**

与传统电解电容不同，法拉电容（超级电容）的工作电压通常**仅2.7-3.0V**，但其**内阻极低（毫欧级）**的特性使得微小电压波动都可能引发灾难性后果。某新能源车企的实测数据显示：当超级电容模组单体电压超过标称值15%时，电解液分解速度将呈指数级增长，容量衰减速度达到正常工况的**20倍以上**。

这决定了保护电路必须实现三重核心功能：

1. **动态电压均衡**：补偿串联单元间的电压差异

2. **精准温度控制**：维持-40℃~+65℃的安全工作窗口

3. **毫秒级响应机制**：应对突发的过压/过流冲击

## 二、**过压保护：稳压与能量泄放的双重策略**

在太阳能储能系统中，法拉电容常遭遇**光伏板逆电流冲击**。此时保护电路需在**10μs内**启动过压响应。成熟的方案采用**TVS二极管（瞬态电压抑制器）**与**主动式泄放电路**的组合：

- **第一级防护**：TVS管将瞬态电压钳位在3.3V以下

- **第二级防护**：通过MOSFET控制泄放电阻，以**PWM调制方式**释放多余电荷

某工业电源厂商的测试表明，这种架构可将过压事件中的能量损耗降低**47%**，同时避免传统保险丝熔断导致的系统宕机。

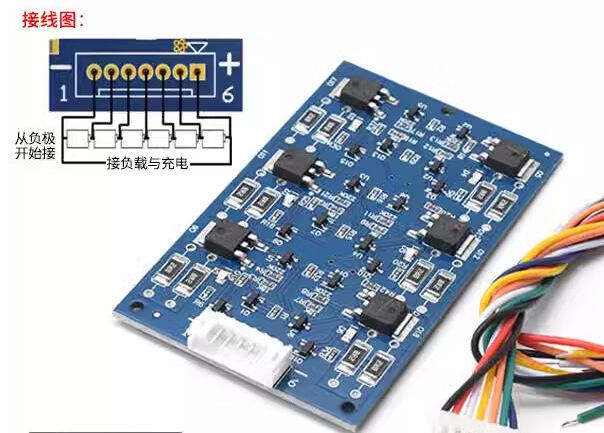

## 三、**电压均衡：被动式与主动式技术的博弈**

当多个法拉电容串联使用时，**容量偏差±5%**就会导致电压分配失衡。目前主流的解决方案呈现两极分化：

| **方案类型** | **被动均衡** | **主动均衡** |

|--------------|--------------|--------------|

| 工作原理 | 电阻耗能 | 电荷转移 |

| 效率 | 60%-75% | 85%-93% |

| 成本 | $0.2/单元 | $1.5/单元 |

| 适用场景 | 消费电子 | 轨道交通 |

在智能电表领域，**分级式混合均衡架构**正在兴起：平时采用低成本电阻均衡，当检测到电压差超过**50mV**时自动切换至DC-DC电荷泵模式。这种设计使系统整体效率提升至**82%**，而BOM成本仅增加18%。

## 四、**热管理：被忽视的寿命杀手**

法拉电容的ESR（等效串联电阻）会随温度变化呈现**非线性特征**。实验室数据显示：当环境温度从25℃升至65℃时，某型号超级电容的循环寿命从**50万次骤降至8万次**。

先进的热保护系统包含三个维度：

1. **结构设计**：采用波纹式铝基板，散热面积增加**300%**

2. **材料创新**：石墨烯导热垫片使热阻降低至**0.8℃·cm²/W**

3. **动态调控**：基于NTC热敏电阻的PID算法，风扇转速误差<±2%

某数据中心UPS系统的实测表明，通过植入**三维温度场传感器**，电容组内部温差可控制在**3℃以内**，预期寿命延长40%。

## 五、**过流保护：从熔断到智能限流的进化**

传统方案依赖熔断器，但法拉电容的**低内阻特性**往往导致熔断延迟。最新一代保护电路采用**多级响应机制**：

- **第一级**：电流传感器（如ACS712）实时监测，精度达±1.5%

- **第二级**：数字电位器动态调整限流阈值

- **第三级**：IGBT模块在**100μs内**切断主回路

在轨道交通制动能量回收系统中，这种设计成功将短路电流限制在**额定值的120%**以内，而传统方案往往达到**300%-500%**。

## 六、**电路设计中的隐藏陷阱**

即便是经验丰富的工程师，也可能在以下环节失手：

- **漏电流管控**：保护电路自身的**μA级漏电流**会导致小容量法拉电容缓慢放电

- **EMI干扰**：MOSFET开关噪声可能引发电压采样误差

- **机械应力**：PCB弯曲会使超级电容电极接触电阻增加**15%-20%**

某医疗设备厂商的教训值得借鉴：其植入式设备因未考虑**体液渗透导致的离子迁移**，导致保护电路阻抗在3个月内下降60%，最终引发电容热失控。

**贯穿始终的设计哲学是：保护电路不应成为系统可靠性的短板。** 这意味着每个保护模块都需要具备自检功能，例如通过注入测试电流验证TVS管状态，或定期校准电压采样基准。在算力允许的情况下，引入机器学习算法预测电容老化趋势，正在成为行业新趋势——毕竟，预防性保护远比事后补救更有价值。
