法拉电容加均衡电阻电路图

一、引言

在现代电子设备和储能系统中，超级电容器（也称为法拉电容器）因其高功率密度、快速充放电能力和长寿命等优点而受到广泛关注。然而，当多个超级电容器串联使用时，由于各个单体电容值和泄漏电流的差异，可能会导致电压分配不均，进而影响整个系统的性能和寿命。为了解决这一问题，设计合理的电压均衡电路显得尤为重要。本文将详细介绍一种基于法拉电容的多级串联电压均衡电路。

二、基础原理

超级电容器的基本特性与普通电容器相似，但其容量远大于普通电容器，达到法拉（F）级别。由于其内部结构和材料的特殊性，超级电容器能够快速充放电，并且具有较长的使用寿命。然而，当多个超级电容器串联使用时，每个单体的电压可能会因为制造工艺和材料的差异而不均匀分布。这种不平衡会导致部分电容器过压甚至损坏，从而影响整个电容器组的性能和寿命。因此，设计有效的电压均衡电路对于延长电容器组的寿命至关重要。

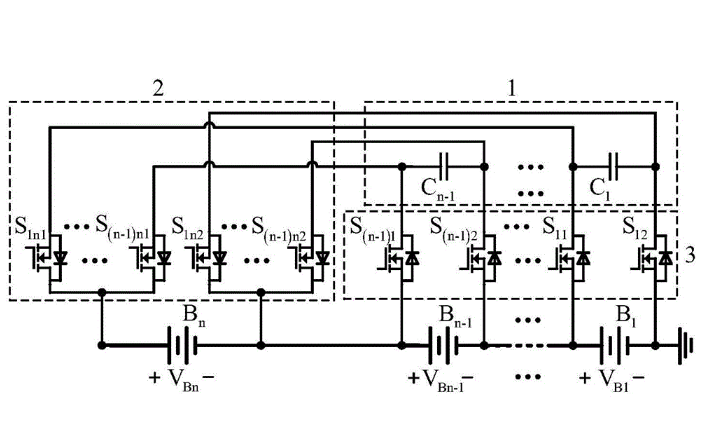

三、法拉电容加均衡电阻电路图详解

1. 基础结构：该电路由两个法拉电容C1和C2、两个可控硅D1和D2以及两个限流电阻R1和R2组成。其中，法拉电容采用1.0F/2.5V规格的型号，可控硅选用LR431A/BLT1型号，限流电阻为RC1206JR—073R3。

2. 电路连接方式：法拉电容C1的正极接入5V电源，负极连接至法拉电容C2的正极；C2的负极接地。C1的正极同时连接至可控硅D1的阴极，D1的控制极与阴极短路。D1的阳极通过限流电阻R1连接到C1的负极和可控硅D2的负极。D2的控制极同样与阴极短路，D2的阳极通过限流电阻R2接地。

3. 工作原理：上电时，当法拉电容C1两端电压高于2.5V时，可控硅D1的控制极与阴极之间的电压差超过参考电压2.5V，导致可控硅D1导通。此时电流通过限流电阻R1流经法拉电容C2，给C2充电，从而使C1两端电压逐步降低到2.5V，而C2两端的电压逐步升高到2.5V，实现两个法拉电容的电压均衡。

4. 保护措施：通过上述电路设计，可以有效避免因电压分配不均而导致的单个法拉电容过压问题，显著提高电容器组的整体寿命和可靠性。

四、应用示例

这种法拉电容加均衡电阻电路广泛应用于需要高稳定性和高可靠性的储能系统中，例如新能源电动汽车、智能电网、太阳能发电系统等领域。在这些应用场景中，通过精确的电压均衡处理，可以确保每一个电容器都能在其最佳工作状态下运行，从而提高整个系统的效率和稳定性。

五、总结

法拉电容加均衡电阻电路是一种有效的解决方案，用于解决串联电容器组中的电压分配不均问题。通过巧妙的设计，利用可控硅和限流电阻实现了对多个超级电容器的精确控制和均衡充电，从而大幅提高了电容器组的使用寿命和整体性能。随着科技的进步和应用需求的不断增长，这类电路将在更多领域发挥重要作用，助力各类电子设备和储能系统的高效稳定运行。
