如何测量法拉电容的容量和内阻

## 一、法拉电容概述

法拉电容，是一种拥有极高电容值（通常在数百至数千法拉之间）的电容器。这种电容器因其大容量而被广泛应用于能量存储、电力电子及电动汽车等领域。其工作原理基于电化学双层机制，即电能以电荷的形式存储在电极与电解质之间的界面上。

## 二、法拉电容的特性

1. **高能量密度**：与普通电容器相比，法拉电容的能量密度更高，可以在短时间内提供或吸收大量的电能。这使得它们在需要快速充放电的应用中非常有用。
2. **低内阻**：法拉电容的内阻较低，这意味着它们可以在不产生过多热量的情况下快速传输电能。这一特性使得法拉电容在高效能量转换和管理方面具有优势。
3. **长寿命**：由于其电化学反应的稳定性，法拉电容的使用寿命通常比普通电池更长。
4. **环境适应性强**：法拉电容能在更宽的温度范围内正常工作，并能够承受较大的温度波动，这使其在恶劣环境下仍然保持稳定性能。

## 三、法拉电容的应用领域

法拉电容由于其高功率密度和良好的热稳定性等优势，被广泛应用于以下几个主要领域：

1. **能源管理系统**：用于可再生能源如风能和太阳能系统的能量存储，平衡发电和需求的波动。
2. **交通运输**：在电动汽车和混合动力汽车中作为启动电源或能量回收系统的关键组件。
3. **工业自动化**：作为备用电源或者瞬间高功率输出设备，保证关键系统的持续运行。

4. **消费电子产品**：如相机闪光灯和其他便携式设备中，提供短暂的高功率输出。

## 四、测量法拉电容的容量

### 1. 使用数字万用表测量电压

- 确保你的法拉电容已经完全放电。你可以使用一个低电阻值（例如10欧姆）的电阻器将其短路数分钟以确保完全放电。
- 将电容连接到一个已知的低压直流电源上进行充电。建议使用恒流源来控制充电电流以避免任何过充风险。
- 使用数字万用表设置在直流电压档位，测量充满电后电容器两端的电压。记录这个电压值作为参考。

### 2. 计算时间常数反推电容容量

- 根据基本的电容充放电公式 \( V(t) = V_0 \cdot (1 - e^{-t/RC}) \)，其中 \( V(t) \) 是时间 \( t \) 时刻的电压， \( V_0 \) 是起始电压， \( R \) 是电路总电阻， \( C \) 是电容值。通过测量不同时间点的电压变化，可以推算出电容的容量。
- 另一种方法是通过直接测量从某一已知电压下降到另一电压所需的时间来计算时间常数 \( \tau \)。然后利用 \( \tau = RC \) 的关系式反推得到电容值。

### 3. 注意事项

- 在进行上述测试前，请确保所有设备都已校准并且状态良好。
- 如果使用的是精密仪器，请严格按照制造商提供的说明操作。
- 考虑到安全因素，在处理高电压时应该采取适当的防护措施，包括但不限于绝缘工具和个人防护装备。

## 五、测量法拉电容的内阻

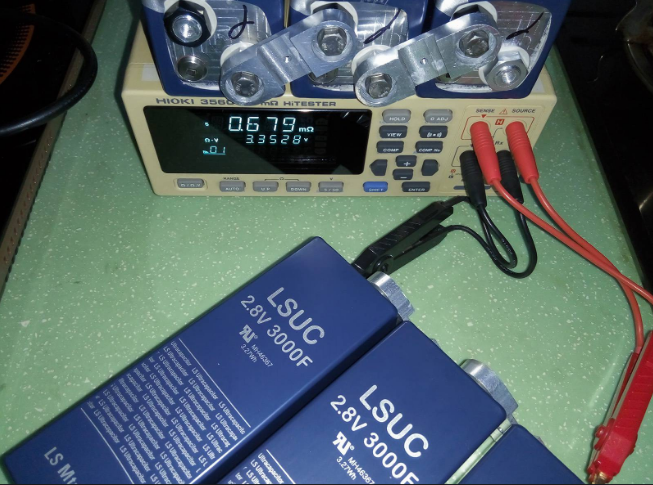

### 1. 使用专业LCR表或ESR测试仪测量

- **选择合适的仪器**：选择一款精度较高的LCR表或专用于测量等效串联电阻的ESR测试仪。这些设备通常具有较高的测量精度和较低的测试频率，适合用于评估电容器的小信号阻抗特性。
- **准备测试样品**：确保待测的法拉电容已经充分放电，并且连接端子清洁无腐蚀，以保证良好的电气接触。如果有必要，可以使用砂纸轻轻打磨去除氧化层。
- **设置测试参数**：根据所选仪器的操作指南设置正确的测试条件。对于大多数LCR表来说，你需要选择正确的频率范围以及是否开启偏置电压功能。通常情况下，1kHz至1MHz之间的频率可用于大多数类型的电容器测试。
- **执行测试**：将电容器正确接入仪器端口后开始测试。读取仪器显示的结果即为该电容器在此特定频率下的等效串联内阻值。
- **分析数据**：由于电容器的内阻可能会随着频率的变化而有所不同，因此建议记录多个频率点下的ESR值以便后续对比分析。一般来说，低频下测得的ESR更能反映电容器的实际工作状态。

### 2. 使用直流电流法估算内阻

- **建立测试电路**：构建一个简单的串联电路，其中包括已知电阻、可变电源及被测法拉电容。确保所有组件都处于良好工作状态。
- **施加恒定电流**：通过调节电源输出恒定电流流过整个回路。注意观察电压表读数变化情况，直到达到稳态为止。
- **记录电压差值**：当系统稳定后，分别记录下此时电容器两端以及已知电阻两端的电压降。假设已知电阻为R_known，其电压降为ΔV_known；未知电阻即法拉电容的内阻设为R_cap，对应的电压降为ΔV_cap。
- **计算内阻**：依据欧姆定律I=V/R可知，在同一电流条件下，各元件上的电压与其阻抗成正比。由此我们可以推导出法拉电容的等效串联内阻R_cap=(ΔV_cap/ΔV_known)*R_known。这种方法虽然简便但仅适用于粗略估计，因为它忽略了可能存在的其他非理想因素的影响。

### 3. 注意事项

- 无论是采用哪种方法测量电容器内部阻抗时，都需要事先确认被测件已完全放净余电荷以免影响准确性甚至造成安全隐患。
- 使用任何形式的测试装置前务必仔细阅读相关手册了解正确操作流程及安全指南。
- 如果遇到不确定的问题或者对结果存疑，最好联系专业人士协助完成相关检测工作以防止损坏昂贵元件或引发安全事故。
