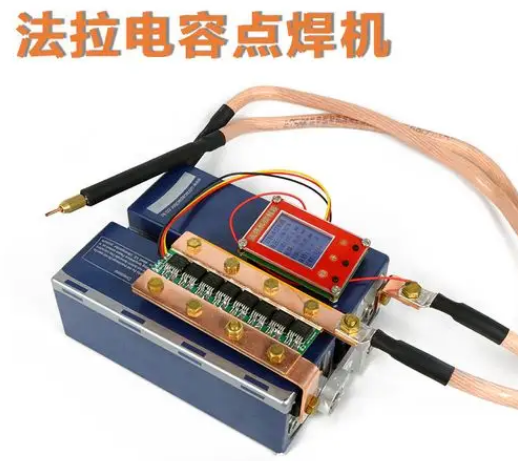

法拉电容点焊机接线图详解说明书

一、引言

法拉电容点焊机作为一种高效、精密的焊接设备，广泛应用于电子制造领域。为了帮助用户正确理解和操作该设备，本文将以法拉电容点焊机的接线图为切入点，详细解读其接线方式及操作要点，确保用户能够安全、有效地使用该设备。

二、法拉电容点焊机接线图概述

法拉电容点焊机的接线图主要包括电源输入、控制信号输入和焊接输出三个部分。在接线图中，各部分通过清晰的线条和标识相连，构成完整的电路系统。用户在接线时，应严格遵循接线图的指示，确保各部件连接正确无误。

三、电源输入接线详解

1. 电源线连接：将电源线的一端插入电源插座，另一端连接到点焊机的电源输入端。确保电源线无破损，插头无变形，以保证电源传输的稳定性和安全性。

2. 接地线连接：为防止触电事故，点焊机的外壳必须接地。将接地线的一端连接到接地装置上，另一端连接到点焊机的接地端子上。确保接地线连接牢固，接地电阻符合要求。

四、控制信号输入接线详解

1. 控制线连接：将控制线的一端连接到外部控制器（如PLC、单片机等）的控制信号输出端，另一端连接到点焊机的控制信号输入端。根据实际控制需求，选择合适的控制信号类型（如模拟信号、数字信号等）。
2. 通信接口连接：如果点焊机支持通信功能，还需将通信接口线连接到外部设备的通信接口上。确保通信协议一致，以实现数据的准确传输和设备的协同工作。

五、焊接输出接线详解

1. 焊接电缆连接：将焊接电缆的一端连接到点焊机的焊接输出端子上，另一端连接到焊接工件上。根据工件的材质和厚度，选择合适的焊接电缆规格和长度。
2. 电极安装：将电极安装在焊接电缆的末端，并根据焊接工艺要求调整电极的形状和位置。确保电极与工件接触良好，以保证焊接质量。

六、注意事项

1. 在接线前，务必切断电源并检查电源线、接地线等是否完好无损。
2. 接线时，应遵循接线图的指示，确保各部件连接正确无误。特别是高压部分，更应注意安全距离和绝缘措施。
3. 在使用过程中，应定期检查焊接电缆、电极等易损件的磨损情况，及时更换以避免影响焊接质量。
4. 如果发现设备出现异常情况（如声音过大、烟雾产生等），应立即停机检查并排除故障后方可继续使用。

七、结语

通过以上对法拉电容点焊机接线图的详解说明，相信用户对该设备的接线方式和操作要点有了更为清晰的认识。在使用过程中，请务必遵守相关规定和注意事项，确保设备的安全稳定运行和焊接质量的可靠性。
