法拉电容应用电路图

法拉电容，也称为超级电容器，是一种介于传统电容器和充电电池之间的新型储能装置。它结合了电容器的高功率密度特性和电池的高能量密度特性，使得它在许多应用中表现出色。本文将详细介绍法拉电容的基本原理、特点及其在电路中的应用，重点阐述其在不同应用场景下的实际电路图。

## 基本原理与特点

### 1. 基本原理

法拉电容是利用活性炭多孔电极和电解质组成的双电层结构来存储能量，通过物理分离电荷的方式来实现高容量存储。与传统电容器相比，它的容量更大，工作温度范围更宽，使用寿命更长。

### 2. 主要特点

- **高容量与高能量密度**：容量从几百到上千法拉不等。

- **快速充放电**：可在短时间内完成充放电过程，适用于需要高功率输出的场景。

- **宽工作温度范围**：可以在-40℃至70℃的温度范围内正常工作。

- **长寿命**：具有百万次以上的充放电循环寿命。

- **环保无污染**：相比于蓄电池，法拉电容不含重金属，更加绿色环保。

## 法拉电容的典型应用电路

### 1. RAM数据保护电路

在电子设备中，保证数据在掉电时不丢失是非常重要的。法拉电容可以用作RAM的备份电源，以下是典型应用电路图示：

```plaintext

+5V ---------+------------+

| |

D1 | | C1

| |

U2 (RAM) |

| |

R1 -----> GND

```

解释：当电源正常时，5V电源通过二极管D1给RAM（U2）供电，并通过电阻R1给法拉电容C1充电。一旦电源掉电，二极管D1截止，法拉电容C1作为备用电源继续为RAM供电，保证数据不丢失。此外，专用电源监控芯片U3用于监测系统状态，提供复位信号和看门狗定时器功能，以增强系统可靠性。

### 2. 串联充电平衡电路

由于法拉电容单体电压较低，实际应用中通常需要将多个电容器串联使用。为了确保每个电容上的电压均衡，可以采用以下电路：

```plaintext

+5V -----------+------------+

| |

B1 | | B2

| |

C1 | | C2

| |

GND ------------+------------+

|

MOS管Q1

|

R_Sense

```

解释：在该电路中，B1和B2是平衡电阻，用于确保两个串联的法拉电容C1和C2上的电压均衡。MOS管Q1用于泄放多余的电流，R_Sense是电流检测电阻。当某个电容上的电压超过设定值时，MOS管导通，将多余的电流泄放掉，保护电容不过压。

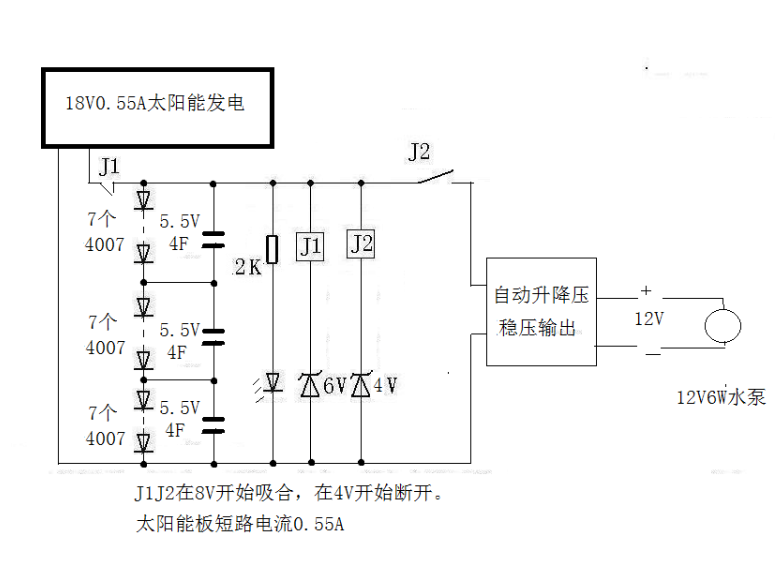

### 3. 太阳能充电控制电路

太阳能电池板与法拉电容的结合可以实现高效的能源采集和存储。以下是一个简单的太阳能充电电路：

```plaintext

[太阳能电池] ------------+------------+

| |

D1 | C1 (法拉电容)

| |

GND -----------+------------+

```

解释：太阳能电池产生的电能通过二极管D1给法拉电容C1充电。二极管避免了夜间或光照不足时反向电流的产生，从而保护了电路。该方案简单有效，但需要额外的过压保护电路以确保法拉电容的安全。

## 结论

法拉电容作为一种高效、环保的能量存储装置，具有广泛的应用前景。通过合理的电路设计，可以充分发挥其快速充放电、高功率密度和长寿命等特点，满足不同应用场景的需求。本文介绍了几种典型的法拉电容应用电路，希望能够为工程师在电路设计中提供参考。随着技术的不断进步，法拉电容在未来将会有更加广泛的应用领域。
