法拉电容rtc电路原理图讲解

在现代电子设备中，实时时钟（Real Time Clock, RTC）扮演着至关重要的角色，它确保设备能够在关机或断电的情况下继续维持时间的准确。为了实现这一目标，通常会采用法拉电容作为电源备份方案。本文将详细讲解法拉电容RTC电路的原理和工作方式，并结合具体实例进行说明。

### 一、什么是法拉电容？

法拉电容，又称为超级电容器，是一种具有高容量、快速充放电能力的储能器件。其容量单位通常用“法拉”（Farads）表示。与传统的电解电容相比，法拉电容不仅容量更大，而且具备更长的循环寿命和更低的自放电率。因此，它非常适合用于需要短时间、大功率输出的应用场合。

### 二、法拉电容在RTC电路中的应用

在RTC电路中，法拉电容的主要作用是在主电源掉电后，继续为RTC模块供电，以确保时间信息的准确性和连续性。下面以一个典型的法拉电容RTC电路为例，详细讲解其工作原理。

#### 典型电路配置

1. **主电源与法拉电容并联**：在正常工作状态下，主电源通过二极管对法拉电容进行充电。一旦主电源断开，法拉电容迅速接替供电任务。
2. **电压监测模块（IMP706）**：该模块用于监控电源电压状态，并在检测到掉电时向微控制器发出信号，以便及时保存数据并切换到备用电源。
3. **法拉电容与负载之间串联MOS管**：用于防止在电源掉电时电流回流，保护法拉电容。
4. **LTC3536电源管理芯片**：负责管理法拉电容的充放电过程，并稳定输出电压。

#### 工作过程详解

1. **正常供电状态**：当系统连接外部电源时，电源通过二极管D1对法拉电容C1进行充电，同时为后续负载供电。此时，LTC3536处于低功耗模式。
2. **掉电检测**：当外部电源断开时，电压监测模块U3会检测到电压下降，并通过复位信号或其他方式通知微控制器U1，以便其采取应急措施。
3. **切换至备用电源**：随着外部电压进一步下降，MOS管Q1截止，LTC3536开始从突发模式切换至持续工作模式，由法拉电容供电给系统。
4. **维护RTC运行**：在法拉电容的支持下，RTC模块可以继续运行数小时甚至更长时间，具体取决于法拉电容的容量和负载电流。

### 三、关键参数计算

选择合适的法拉电容对于确保RTC电路的稳定性至关重要。以下是一些重要的参数及其计算方法：

1. **工作电流**：RTC模块的工作电流决定了所需的最低电容值。例如，如果RTC模块平均工作电流为1μA。
2. **期望后备时间**：假设我们希望系统能够在掉电后继续运行至少72小时。

3. **电容容量计算**：根据公式 \( C = I \cdot \Delta t / V \)，其中\( \Delta V \)是允许的电压降。假设从3V降至2V，则\( \Delta V = 1V \)。带入已知值得到 \( C = 1uA \cdot 72h / 1V = 0.08F \)。

### 四、实际案例分析

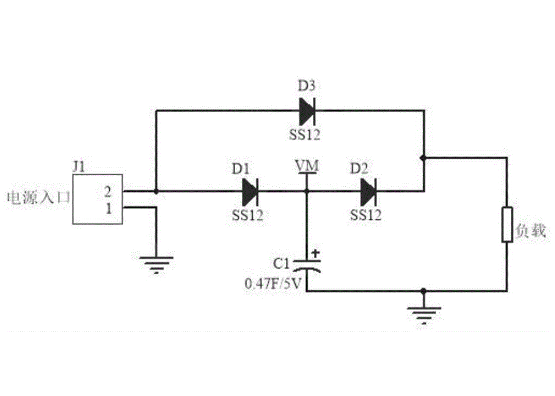

让我们通过一个简单的电路原理图来进一步理解法拉电容在RTC电路中的应用。

```plaintext
+---[ 主电源 ]----+
| |
↓ ↓
+------[ 二极管 D1 ]------+------[ 法拉电容 C1 ]----+
| |
└---------------------------┘
|
+------------+
| |
+----[ IMP706 ]----+ (电压监测模块)
| |
| ↓
| +-----+-----+
| | |
└------[ Q1 ]----||----+ (MOS管)
| |
└-------------┘
|
+----[ LTC3536 ]----+ (电源管理芯片)
|
└-----------------> RTC模块
```

在这个例子中，当外部电源正常时，电流通过二极管D1直接为系统供电，同时为法拉电容C1充电。如果外部电源断开，MOS管Q1关闭，LTC3536接管法拉电容的电能分配，继续为RTC模块提供稳定的电压，从而保证时间记录不会中断。

### 五、总结

法拉电容在RTC电路中扮演了关键角色，通过合理的设计和参数选择，可以有效保障系统在无外部电源的情况下仍然能够准确记录时间信息。了解法拉电容的特性及其在RTC电路中的应用，有助于设计出更加稳定可靠的电子系统。
