法拉电容点焊机制作教程

在电子爱好者的世界里，DIY项目总是充满了无限的乐趣与挑战。今天，我们将深入探索法拉电容点焊机的制作过程，这一设备不仅能够帮助我们更好地掌握电子元件的焊接技巧，还能提升我们对电路设计的理解与应用。

#### 一、所需材料与工具

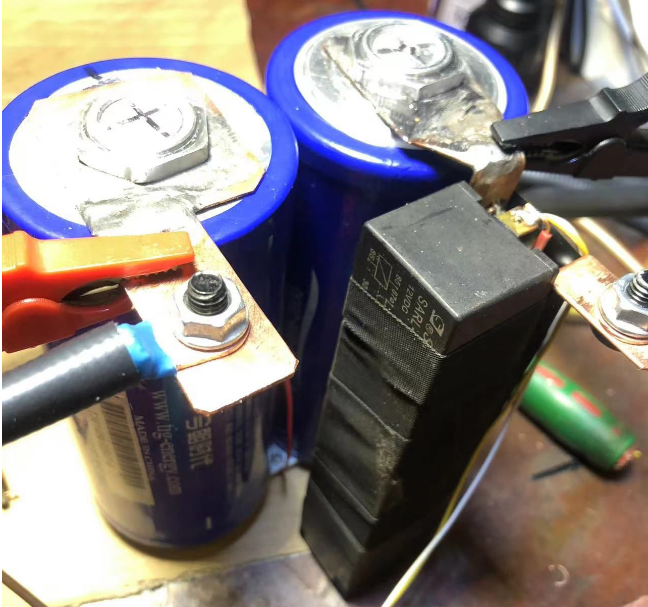

1. 超级法拉电容两颗（内阻低于0.3毫欧姆以下）
2. 升压电路板（采用B628芯片）
3. 控制板（如15W408AS单片机）
4. MOS驱动模块（如FAN3100低边栅极MOS驱动器）
5. OLED显示屏（0.91寸，用于显示参数）
6. MOS管矩阵模块（如AUIRFS8409 MOSFETs）
7. 其他基本电子元件（电阻、电容、二极管等）
8. 电源线、连接线、螺丝刀、焊接工具等

#### 二、制作过程

**步骤一：准备阶段**

首先，我们需要确保所有材料齐全，并将工作台整理干净，以便于操作。接着，对超级法拉电容进行测量，确保其电压相差无几，以保证后续电路的稳定性。

**步骤二：电路设计与组装**

1. **升压电路组装**：根据原理图，将B628升压芯片与其他元件焊接在电路板上，实现5V电压的升压功能。这一步是整个点焊机的能量来源，因此务必确保焊接牢固可靠。

2. **控制板设置**：将15W408AS单片机与其他必要的电子元件（如OLED显示屏）焊接在一起，形成控制板。控制板负责接收输入信号，并驱动后续的MOS驱动模块。

3. **MOS驱动与MOS管矩阵**：根据原理图，将FAN3100 MOS驱动器与AUIRFS8409 MOSFETs组装成MOS管矩阵模块。这一部分是点焊机的核心，负责控制焊接能量的输出。

4. **整体组装**：将升压电路、控制板、MOS驱动模块等通过电源线和连接线按照原理图连接起来。注意检查每个连接点是否牢固，以及正负极是否连接正确。

**步骤三：软件编程与调试**

1. **编程**：使用CVAVR等编程软件为控制板编写程序。程序应包含焊接时间、焊接强度、自动焊接识别间隔的调整等功能。根据个人需求，可以设置多个档位供用户选择。

2. **调试**：将编写好的程序烧录到控制板上，并进行实际焊接测试。观察焊接效果，并根据需要调整程序中的参数。特别是要注意测试主板不能直接连接法拉电容供电的情况，以避免电流波动过大导致CPU损坏。建议采用独立5V供电共地的方式。

#### 三、安全与注意事项

在整个制作过程中，安全应放在首位。确保工作台干净整洁，避免杂物干扰操作。在使用焊接工具时，注意佩戴防护眼镜和手套，防止烫伤和飞溅物伤害眼睛。同时，要确保电路连接正确无误，避免短路或过载现象的发生。

#### 四、总结与展望

通过本次法拉电容点焊机的制作教程，我们不仅学会了如何制作一台实用的电子焊接工具，还加深了对电路设计、元件选型、软件编程等方面的理解。希望广大电子爱好者能够通过本次教程获得启发和乐趣，并在未来的DIY项目中继续探索和创新。
