超级法拉电容均衡板原理图

发布时间：2025-02-20编辑：超级电容厂家浏览：0次

在现代电子设备和电动汽车领域，超级电容器因其高功率密度、快速充放电能力和长寿命特性而被广泛应用。然而，由于超级电容器单体电压较低，实际应用中需要将多个超级电容器串联以增加总电压。串联后的电容器组却面临着电压不均衡的重大挑战，这会影响整个系统的效率和寿命。为了应对这一问题，超级法拉电容均衡板应运而生。本文将详细介绍超级电容及其均衡保护的原理与电路设计。

#### 一、什么是超级电容器？

超级电容器，也叫双电层电容器或法拉电容器，是一种通过电极和电解液之间的电荷分离来储存电能的元件。它不同于传统的化学电池，充放电过程高度可逆且不发生化学反应，因此具有长寿命的特点。超级电容器的优点包括快速充电、大电流放电能力强、无记忆效应以及绿色环保等。

#### 二、为什么需要均衡保护？

在使用超级电容器时，为了获得更高的工作电压，常常将多个单体电容器串联使用。然而，由于各单体电容器的初始状态、内阻及温度等参数的差异，串联后的电容器在充放电过程中容易出现电压不平衡现象。这种不平衡会导致部分电容器过压，从而影响整体性能和寿命。为了解决这一问题，必须引入均衡保护电路。

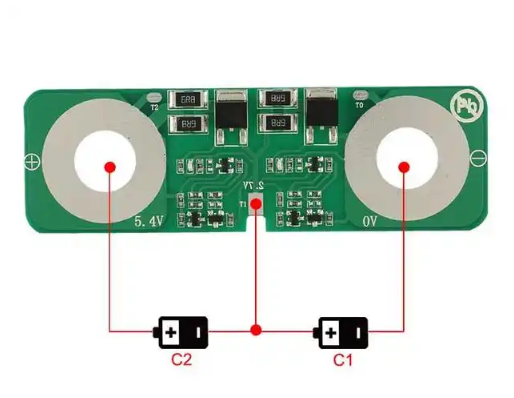

超级法拉电容均衡板原理图

#### 三、均衡电路的必要性与原理

**1. 必要性：**
- **漏电电流的影响：** 超级电容器会产生漏电电流，其值会因初始泄漏值、充电电压、充电电流和温度的变化而变化。
- **电压不均衡：** 串联使用时，各电容器单体电压可能会出现不一致，导致某些单体电压过高，影响整体效能和安全性。

**2. 工作原理：**
均衡电路通过自动修正漏电电流的变化，使各个电容器单体上的电压保持在限定范围内。常见的均衡方法包括被动均衡式和主动均衡式。被动均衡式通常使用电阻、开关控制或者DC/DC变换器，主动均衡则利用辅助电流源进行调节。

#### 四、具体电路设计示例

以一款基于BW6101芯片的超级电容均衡保护方案为例，该方案采用S6*2.7V法拉电容6节串联，等效为16V58F，并配合BW6101芯片进行过充保护。BW6101芯片集成了高精度基准和功率管，确保输出误差在±1%以内。

- **电路组成：**
- 主要芯片：BW6101（超级电容充电保护芯片）
- 电容：6个2.7V/3500μF超级电容
- 其他元件：贴片铝电解电容、Q4Q7R9R10组成的恒流电路、信号输出接口等

- **电路原理：**
- 在充电过程中，当某个单体电容器电压达到设定的阈值时，均衡电路会自动启动，通过内置的功率管对电压进行调整，防止过充现象的发生。
- BW6101芯片内部的检测IC可以监测每个单体电容器的电压状况，并通过反馈机制调整充电电流，确保所有电容器的电压保持一致。
- 在放电过程中，均衡电路同样有效，能够保证各个单体电容器同步释放能量，避免个别电容器过度放电。

整体来看，超级法拉电容均衡板的设计有效地解决了串联电容器组的电压不平衡问题，提高了系统的可靠性和使用寿命。随着技术的不断进步，未来还将有更多高效、稳定的均衡解决方案被开发出来，推动超级电容器在更多领域的应用与发展。
