电容点焊机焊接18650电池制作方法

在当今追求高效与创新的时代，掌握一门技术不仅能提升个人能力，还能为日常生活和工作带来便利。今天，就让我们一起探索如何自制一台电容点焊机，用于焊接18650电池——这种广泛应用于各种电子设备中的电池。接下来，将详细介绍制作这台点焊机的步骤，带你领略从零件到成品的全过程。

### 一、所需材料与工具的准备

#### 1. 核心组件：
- **超级电容**：六个50法拉的超级电容，这些电容是焊接设备的能量来源，能够提供瞬时的大功率输出，确保焊接过程的顺利进行。
- **点焊机控制板**：作为整个系统的大脑，控制板的质量和功能直接影响到焊接的稳定性和效率。
- **电极笔**：用于传导电流至焊接部位，其材质和设计需能承受高温和电流的冲击。

#### 2. 辅助材料与工具：
- **导线和螺丝**：用于连接各个组件，确保电路的完整性和稳定性。
- **绝缘材料**：如青稞纸，用以隔离电池的正负极，防止短路。
- **铜片与镊子**：铜片作为焊接材料，镊子则用于操控细小的铜片和调整焊接位置。
- **万用表、可调电源和其他基本电子工具**：用于组装过程中的测试和调试。万用表用于检测电路的连通性和电压电流的稳定性；可调电源则可以为点焊机提供不同电压的供电，以便进行多轮次的焊接实验，找到最佳的焊接参数。其他基本电子工具如剥线钳、螺丝刀等，则是组装过程中不可或缺的助手，它们各自承担着剥离导线绝缘层、紧固螺丝等任务。

### 二、制作步骤

#### 1. 电容组合：
- **电容连接**：为了确保点焊机能提供足够的能量进行焊接，先将六个50法拉的超级电容通过导线并联起来，形成一组高容量的电容组。
- **电容充电**：使用家用五号充电器为电容充电，确保每个电容都能达到额定的电压值。这里要注意安全，避免直接用手触摸电容，以免发生触电事故。

#### 2. 控制板接线：
- **连接控制板**：将充好电的电容组与点焊机控制板连接起来。注意区分正负极，确保连接正确无误。这一步骤需要一定的耐心和细心，因为控制板的接线往往比较复杂。
- **检查接线**：连接完成后，使用万用表检测接线是否正确，并确保没有短路或断路的情况发生。这一步骤至关重要，一旦接线错误可能会导致设备损坏甚至引发安全事故。

#### 3. 电极配置：
- **装配电极笔**：根据焊接需求选择合适的电极笔，并将其固定在点焊机的合适位置。这里要确保电极笔与控制板的连接紧密可靠，以便在焊接过程中能够稳定地传输电流。

- **调整电极间隙**：使用镊子等工具调整两个电极之间的间隙，确保它们之间的距离适中。这个距离的大小会直接影响到焊接的质量和效果，需要根据实际情况进行调整。

#### 4. 焊接准备：
- **裁切镍片**：根据18650电池的大小和形状裁剪适量的镍片作为焊接材料。这里要确保镍片的尺寸足够大以覆盖焊接区域但又不能过大以免浪费材料和增加成本。
- **准备绝缘片**：为了防止电池正负极之间短路以及保护周围元件不受热影响需要准备一些绝缘片（如青稞纸）。这些绝缘片需要裁剪成合适的大小并放置在相应的位置上以确保焊接过程中的安全和稳定。

#### 5. 焊接操作：
- **预焊接准备**：将裁切好的镍片放置在电池的一个端面上并轻轻按压使其与电池表面紧密接触；将另一片镍片对齐后也放置在电池的另一个端面上；最后再放上一片绝缘片以防止短路。

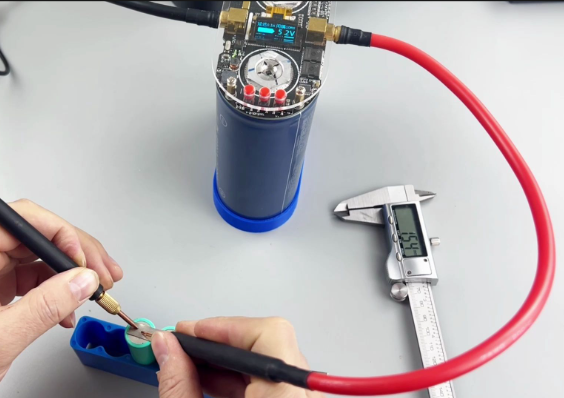

- **启动点焊机并焊接**：打开点焊机的电源开关并调整到适当的功率档位；然后快速按下电极使它们夹住预焊接的镍片并进行瞬间焊接；焊接完成后迅速抬起电极并移开已完成焊接的部分以免过度加热导致损坏；最后重复以上步骤直到所有需要焊接的点都完成为止。

#### 6. 后续处理：
- **整理工作区**：焊接完成后清理工作台上的杂物和残留物保持工作环境的整洁有序；同时关闭点焊机的电源开关以节省能源并延长设备使用寿命；最后整理好所有工具和材料以便下次使用。
- **检查与记录**：对焊接完成的电池进行检查确保没有虚焊或漏焊的情况发生；同时记录下本次制作过程中的经验和教训以便后续改进和优化；如果发现任何问题或不足之处应及时采取措施进行修复和完善以确保设备的可靠性和稳定性。

### 三、注意事项

#### 1. 安全第一：
- **绝缘防护**：在连接超级电容时，务必使用绝缘胶带包裹裸露的导线，以防止意外触电。
- **个人防护**：佩戴绝缘手套和护目镜，以防在焊接过程中产生火花或电流泄漏造成伤害。
- **环境通风**：尽量在通风良好的环境中操作，避免有害气体积聚。

#### 2. 质量控制：
- **材料选择**：选用高质量的电容、控制板和电极笔，以确保设备的性能和耐用性。
- **精确测量**：在使用万用表等工具时，确保准确测量电压、电流等参数，避免因参数不正确导致焊接失败或设备损坏。
- **细致观察**：在焊接过程中，密切观察焊接点的熔合情况，及时调整参数以达到最佳焊接效果。

#### 3. 应急处理：
- **紧急停机**：设置明显的紧急停机按钮，以便在出现异常情况时能迅速切断电源。
- **备用方案**：准备常用的电子元件和工具作为备用，以便在关键部件出现故障时能及时更换。
- **故障记录**：遇到任何故障或异常情况，及时记录并分析原因，以便日后改进和维护。

### 四、总结与展望
#### 1. 总结经验：
- **反思改进**：回顾整个制作过程，思考哪些环节可以进一步优化，哪些错误可以避免。
- **分享交流**：将你的制作经验和心得分享到相关的论坛或社区，与其他爱好者交流学习。
- **持续学习**：关注最新的电子技术和点焊机发展趋势，不断提升自己的技能水平。
