一种超级电容器电极的制作方法

## 一、背景和原理

### 1.1 超级电容器简介

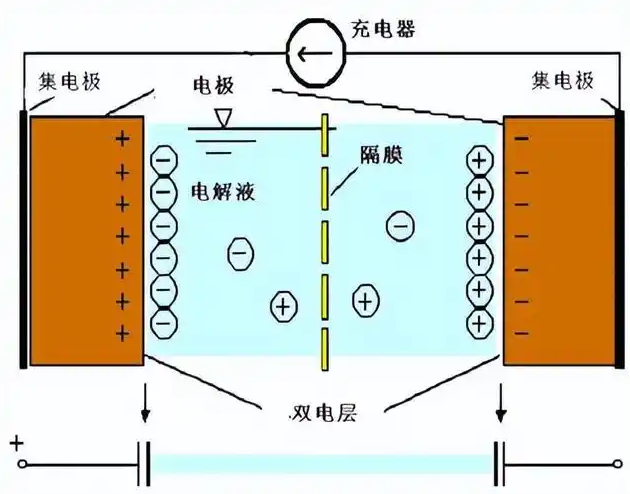

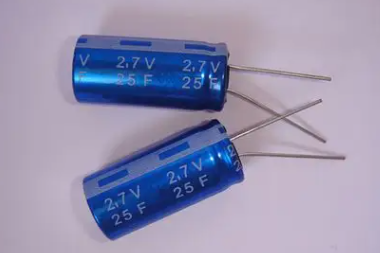

超级电容器，是一种介于传统电容器和电池之间的新型储能器件。它具备高功率密度、大电流充放电能力、长寿命、超低温性能以及环保等优点。超级电容器通过物理或化学方式在电极表面储存能量，广泛应用于交通运输、再生能源、工业电子等领域。

### 1.2 电极材料的重要性

电极材料作为超级电容器的关键组成部分，直接影响其比电容、导电性、循环寿命等关键指标。优秀的电极材料需具备高的比表面积、良好的导电性和稳定的电化学性能。目前常用的电极材料包括活性炭、石墨烯、导电聚合物等。

### 1.3 PTFE纤维的作用与优势

PTFE（聚四氟乙烯）纤维具有优异的化学稳定性、卓越的电气绝缘性能和高温稳定性。将PTFE纤维引入电极，可形成三维立体粘结剂网络结构，提升电极的力学强度和电化学稳定性，从而增强超级电容器的性能。

## 二、制备工艺概述

### 2.1 技术路线

该制作方法采用气流粉碎、搅拌分散和辊压工艺相结合，使PTFE纤维均匀分布于电极内部，形成三维立体粘结剂网络结构。具体步骤包括：材料准备、气流粉碎纤维化、搅拌分散制浆、涂布烘干、辊压成型。

## 三、详细步骤

### 3.1 材料准备与混合

首先，将活性炭、导电剂（如乙炔黑）和PTFE粉末按照一定比例混合。推荐比例为：活性炭:导电剂:PTFE = 1:0.01~0.2:0.01~0.2。可以根据实际需要调整比例以获得最佳性能。

### 3.2 气流粉碎纤维化处理

将混合好的粉末加入气流粉碎机中，利用高压气流的冲击和剪切力，使PTFE粉末纤维化。此过程进气压力控制在0.5MPa~1.0MPa，粉碎时间约为5min~60min，以确保PTFE粉末充分纤维化。

### 3.3 制浆与分散

将纤维化的粉体放入搅拌分散机中，加入适量的溶剂（推荐使用水、异丙醇或N-甲基吡咯烷酮）和分散剂（如羧甲基纤维素钠）。持续搅拌分散，直至各组分均匀分布，形成均一的浆料。

### 3.4 涂布与初步干燥

将分散好的浆料通过转移式涂布机均匀涂布于铝箔集流体上，控制涂布厚度在100μm~300μm。然后在80℃~120℃下进行初步干燥，以去除大部分溶剂，得到电极片粗品。

### 3.5 辊压成型与二次干燥

将初步干燥的电极片通过辊压机进一步压实，以稳定电极内部结构。辊压后，将电极片在100℃~150℃下进行二次干燥，完全去除残余溶剂，同时提高电极片的结晶度。

## 四、设备与材料

### 4.1 设备介绍

- 气流粉碎机：用于PTFE粉末的纤维化处理，需配备高压气源和粉碎腔体。
- 搅拌分散机：用于浆料的制备，确保各组分均匀分散。
- 转移式涂布机：用于精准控制涂布厚度和均匀度。
- 辊压机：用于电极片的压实和成型，分为油浴热辊和冷辊两种方式。
- 干燥炉：用于电极片的初步和二次干燥处理。

### 4.2 材料选择

- 活性炭：优选椰壳活性炭、石油焦活性炭或煤质活性炭。
- 导电剂：乙炔黑、科琴黑、碳纳米管或碳纤维等。
- 粘结剂：推荐采用丁苯橡胶和羧甲基纤维素钠混合使用。
- 溶剂：水、无水乙醇、甲乙酮、丙酮或异丙醇等。
- PTFE粉末：选用高质量聚四氟乙烯粉末。

## 五、工艺流程优化

### 5.1 参数调整与控制

- 进气压力：根据气流粉碎机的具体型号调节至0.5MPa~1.0MPa。
- 搅拌速度和时间：搅拌速度控制在300rpm~500rpm，时间不少于30分钟。
- 涂布厚度：根据实际需要调整刮刀高度，推荐在100μm~300μm之间。
- 干燥温度与时间：初步干燥温度80℃~120℃，干燥时间不小于30分钟；二次干燥温度100℃~150℃，干燥时间不小于60分钟。

### 5.2 常见问题和解决方案

#### 5.2.1 电极片开裂

开裂通常是由于干燥速率过快导致内外收缩不均所致。可以通过降低干燥速率或增加保温时间来解决。例如，初次干燥后在60℃环境下缓慢冷却。

#### 5.2.2 涂层不均匀

涂布不均匀可能是刮刀或涂布设备的问题。应定期检查和维护涂布设备，确保刮刀的平整度和涂布速度的一致性。此外，浆料的粘度也需要适当调控，建议控制在500cps以下。

#### 5.2.3 电极性能不稳定

电极性能不稳定可能源于多种因素，如材料混合不均、PTFE纤维化不足等。可通过延长气流粉碎时间和加强搅拌分散过程来解决。此外，还应确保所有原材料的质量合格，避免杂质混入。

## 六、实验与测试

### 6.1 样品制备与实验条件

在进行批量制备之前，需要进行小批量试验，以确定最佳工艺参数。实验过程中记录不同阶段的参数变化，如粉碎时间、搅拌速度、涂布厚度等。同时，对每个批次的样品进行编号，以便于后续测试和追踪。

#### 6.1.1 小批量试验流程
- 材料准备：按比例称取活性炭、导电剂和PTFE粉末。
- 气流粉碎：设定粉碎机参数并进行纤维化处理。
- 搅拌分散：将纤维化粉体加入搅拌分散机中，加入适量溶剂和粘结剂，持续搅拌30分钟以上。
- 涂布：用转移式涂布机将浆料涂布于铝箔上，控制涂布厚度。
- 初步干燥：在80℃下干燥30分钟。
- 辊压成型：使用辊压机进行压实处理。
- 二次干燥：在120℃下退火处理1小时。

### 6.2 电化学性能测试

对制备完成的电极片进行一系列电化学性能测试，包括循环伏安测试（CV）、充放电测试（GCD）和电化学阻抗谱（EIS）等。通过这些测试评价电极材料的比容量、循环稳定性和导电性能。

#### 6.2.1 循环伏安测试（CV）
在三电极体系中进行CV测试，电压范围一般为0V-3.5V，扫描速率为10mV/s。观察CV曲线形状判断材料的电容行为和稳定性。

#### 6.2.2 充放电测试（GCD）
在两电极体系中进行GCD测试，设置不同的电流密度（如0.5A/g, 1A/g, 2A/g），测试电压范围为0V-2.5V。根据放电曲线计算比容量，评估材料的能量密度和循环寿命。

#### 6.2.3 电化学阻抗谱（EIS）
在开路电压下进行EIS测试，频率范围从100kHz到0.01Hz。分析Nyquist图来判断电极反应动力学特性及内阻变化情况。

### 6.3 形貌与结构表征

利用扫描电子显微镜(SEM)和透射电子显微镜(TEM)观察电极表面和截面的微观形貌；通过X射线衍射(XRD)分析材料的晶体结构；采用BET法测定材料的比表面积。这些表征数据可以帮助理解电极材料的结构与性能之间的关系，进而指导工艺优化。例如：
- SEM图像可以显示PTFE纤维在电极中的分布情况及其对整体结构的影响；
- TEM图像可以提供更细致的微观结构信息，有助于理解材料内部的导电通路；
- XRD图谱可以验证材料的晶体相，并评估不同处理方法对晶体结构的影响；
- BET比表面积测试结果可以量化材料的孔隙率，直接关联到电极的比电容性能。

## 七、应用前景与展望

### 7.1 应用领域拓展

随着电动汽车、可再生能源存储以及移动通信设备的飞速发展，对比电容性能要求越来越高。本文所述的含PTFE纤维的超级电容器电极制作方法，有望在这些领域发挥重要作用。同时，该方法还具备成本低、工艺简单等优点，适合规模化生产。未来可进一步探索其在智能电网、航空航天等高端领域的应用可能性。

## 八、结论与总结
### 8.1 主要成果总结
本文介绍了一种含PTFE纤维的超级电容器电极制作方法，通过气流粉碎实现PTFE粉末纤维化，结合搅拌分散和
